230 فولت 50 هرتز أجزاء التبريد ضاغط تحكم الرقمية ترموستات الأصلي XR03CX-5N0C1

ذكي XR03CX-5N0C1 230 فولت 50 هرتز تحكم رقمي الأصلي ترموستات DIXELL

1 ، وصف المنتج:[عدل]

نموذج رقم.: XR03CX-5N0C1

نظام التبريد: تبريد الهواء

موقع الاسطوانة: عمودي

قوة المحرك الاسمية [HP]:يعتمد على الضاغط

النزوح [m³ / h]:1.8

الوزن (كجم): 0.65

شحن الزيت [dm³]:لا

البيانات الكهربائية :

مصدر الطاقة [V / ~ / Hz]: 110-220الخامس/3/ 50 هرتز

تأمين دوار الدوار [A]:2.15

Max. ماكس. operating current [A]: التشغيل الحالي [A]: 2.5

مقاومة اللف [Ω]: 1.26

روابط:

خط الشفط: 5/8 "

خط التفريغ: 1/2 "

2 ، ميزة المنتج والتطبيق:

Technical parameters: ABS matte color flame retardant plastic; المعلمات التقنية: ABS ماتي اللون مثبطات اللهب البلاستيكية ؛ External dimension: front 32x74mm; البعد الخارجي: الجبهة 32x74mm ؛ Deep 60 mm; عميق 60 مم ؛ Mounting dimension: fixed on the panel with an opening of 71x29mm; أبعاد التركيب: مثبتة على اللوحة بفتحة 71x29mm ؛ Overall protection level: IP20; مستوى الحماية العام: IP20 ؛ Front panel protection grade: IP65; درجة حماية اللوحة الأمامية: IP65 ؛ Terminal: bolt compression, wire diameter ≤ 2.5mm2; الطرفية: ضغط الترباس ، قطر السلك ≤ 2.5mm2 ؛ Power supply: according to the model: 12Vac/dc,±10%; امدادات الطاقة: وفقا للنموذج: 12Vac / dc ، ± 10٪ ؛ 24 vac/dc, plus or minus 10%; 24 فاك / العاصمة ، زائد أو ناقص 10٪ ؛ 230 vac plus or minus 10%, 50/60 hz; 230 بطالة زائد أو ناقص 10٪ ، 50/60 هرتز ؛ 110 vac plus or minus 10%, 50/60 hz. 110 بطالة زائد أو ناقص 10٪ ، 50/60 هرتز. Please refer to the name tag on the product. يرجى الرجوع إلى بطاقة الاسم على المنتج. Power consumption: Max. استهلاك الطاقة: ماكس. 3VA; 3VA ؛ Display: 2-bit red digital tube, 14.2 mm high; العرض: أنبوب رقمي أحمر 2 بت ، ارتفاع 14.2 مم ؛ Input: up to 2 NTC input digital input: passive switch output relay: compressor, 8 (3) A SPST, Italy elf electronic thermostat XR06CX instruction) _word document read online and download _ document https://www.wendangwang.com/doc/8e010377ca47a278d089f82c/3 250 vac or SPST 16 (6) A (8), 20 A 250 vac or 250 vac defrosting: SPDT 8(3) A, 250Vac evaporator fan: SPST 8(3) A, 250Vac or SPST 5(2) A data storage: electrically erasable electrically writable memory (EEPROM). الإدخال: ما يصل إلى 2 من المدخلات الرقمية لمدخلات NTC: مرحل إخراج التبديل السلبي: ضاغط ، 8 (3) A SPST ، إيطاليا قزم ترموستات إلكتروني XR06CX تعليمات) _ مستند مستند للقراءة عبر الإنترنت وتنزيل _ مستند https://www.wendangwang.com/doc / 8e010377ca47a278d089f82c / 3250 vac أو SPST 16 (6) A (8) ، 20 A 250 vac أو 250 vac تذويب: SPDT 8 (3) A ، 250Vac مبخر: SPST 8 (3) A ، 250Vac أو SPST 5 (2 ) تخزين البيانات: ذاكرة قابلة للكتابة يمكن مسحها كهربائيًا (EEPROM). Control level: 1B; مستوى التحكم: 1B ؛ Environmental protection level: 2; مستوى حماية البيئة: 2 ؛ Software level: A; مستوى البرنامج: A؛ Maximum insulation voltage: 2500V; أقصى جهد عزل: 2500V ؛ Overvoltage class: II; فئة الجهد الزائد: II ؛ Operating temperature: 0~60°C; درجة حرارة التشغيل: 0 ~ 60 درجة مئوية ؛ Storage temperature: -30~85° c. درجة حرارة التخزين: -30 ~ 85 درجة مئوية. relative humidity: 20~ الرطوبة النسبية: 20 ~

No = maintain the original state (the output state is unchanged); لا = الحفاظ على الحالة الأصلية (حالة الإخراج لم تتغير) ؛ Fn= fan off only; الجبهة الوطنية = إيقاف المروحة فقط ؛ CP= only compressor is closed; CP = يتم إغلاق الضاغط فقط ؛ FC= fan compressor is off. FC = ضاغط المروحة متوقف. Once the door is opened, the alarm of the back door set by the delay "di" parameter will be activated, and the "dA" character will be displayed on the screen. بمجرد فتح الباب ، سيتم تنشيط إنذار الباب الخلفي الذي تم ضبطه بواسطة معلمة التأخير "di" ، وسيتم عرض الحرف "dA" على الشاشة. If rd=y is automatically adjusted, the control will be restarted. إذا تم ضبط rd = y تلقائيًا ، فسيتم إعادة تشغيل عنصر التحكم. When the digital switch input is invalid, the alarm will stop immediately. عندما يكون إدخال المفتاح الرقمي غير صالح ، سيتوقف التنبيه على الفور. When the door opens the alarm, the high and low temperature alarm will fail. عندما يفتح الباب المنبه ، سيفشل إنذار درجة الحرارة العالية والمنخفضة. General alarm (iF=EA) once the digital input alarm is activated and the thermostat waits for the "di" parameter setting time, the "EA" alarm information will be displayed iF the digital input is still valid. التنبيه العام (iF = EA) بمجرد تنشيط تنبيه الإدخال الرقمي وانتظار الترموستات لوقت إعداد المعلمة "di" ، سيتم عرض معلومات التنبيه "EA" إذا كان الإدخال الرقمي لا يزال صالحًا. All relay output state is unchanged, when the digital input is invalid, the alarm will stop immediately. جميع حالة إخراج التتابع دون تغيير ، عندما يكون الإدخال الرقمي غير صالح ، سيتوقف التنبيه على الفور. Serious alarm (iF=bA) once the digital input alarm is activated, the thermostat waits for the time when the "di" parameter is set, and iF the digital input is still valid, the "CA" alarm information will be displayed. التنبيه الخطير (iF = bA) بمجرد تنشيط منبه الإدخال الرقمي ، ينتظر الترموستات الوقت الذي يتم فيه تعيين المعلمة "di" ، وإذا كان الإدخال الرقمي لا يزال صالحًا ، فسيتم عرض معلومات التنبيه "CA". All relay output contacts are disconnected. تم فصل جميع جهات اتصال خرج التتابع. If the digital input is invalid, the alarm will stop immediately. إذا كان الإدخال الرقمي غير صالح ، فسيتوقف التنبيه على الفور. Activate defrost (iF=dF) when defrost conditions allow, once the digital input is effective, a defrost will be activated. قم بتنشيط التذويب (iF = dF) عندما تسمح ظروف التذويب ، بمجرد تفعيل الإدخال الرقمي ، سيتم تنشيط التذويب. When the defrost is over, iF the digital input is invalid, the defrost will be withdrawn and normal temperature control will be restored, otherwise the thermostat will wait for the time set by "dd". عند انتهاء التذويب ، إذا كان الإدخال الرقمي غير صالح ، فسيتم سحب التذويب وسيتم استعادة التحكم في درجة الحرارة العادية ، وإلا سينتظر الترموستات الوقت المحدد بواسطة "dd". Control type conversion: heating and cooling (iF=Hc) this function is not applicable to this model, please do not select. تحويل نوع التحكم: التدفئة والتبريد (iF = Hc) هذه الوظيفة لا تنطبق على هذا النموذج ، يرجى عدم التحديد.

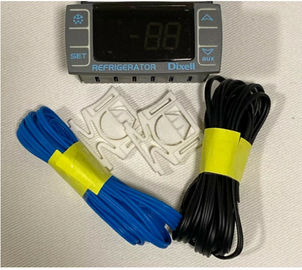

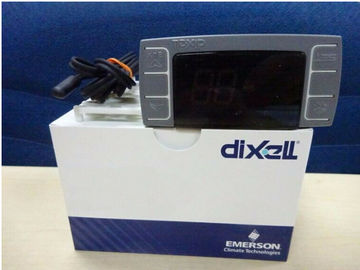

3.تفاصيل المنتج

4. تأهيل المنتج

شهادة ، شهادة ، شهادة براءة اختراع:

1). "شهادة نظام إدارة الجودة"

2). "شهادة مؤسسة شنتشن للعلوم والتكنولوجيا"

3). "شهادة تأهيل صيانة معدات التبريد وتكييف الهواء لمعدات التبريد"
